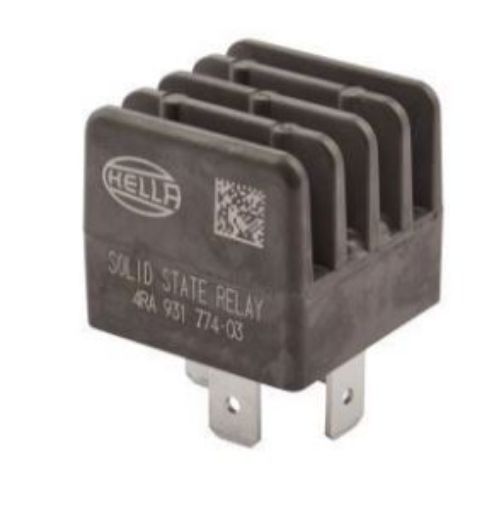

HELLA 4RA 931 774-031 solid-state-rele 12V 4-napainen
HELLA 4RA 931 774-031 on 12V 4-napainen solid-state päävirtarele, joka on kehitetty vaativiin automotive-sovelluksiin, joissa vaaditaan toimintavarmuutta, korkeaa kytkentätaajuutta ja kompaktia rakennetta. Relettä käytetään tyypillisesti sähköjärjestelmissä esimerkiksi puhallinmoottoreille, hehkutulpille, valoille ja lämmitysjärjestelmille, joissa perinteinen mekaaninen releohjaus ei aina ole paras ratkaisu.
Rele on normaalisti avoin 1 Form A / SPST N/O -kontaktitoiminnolla ja se on tarkoitettu pulssiohjatuille kuormille. Solid-state-releenä se toimii ilman mekaanisia kosketinosia perinteisen releen tapaan, mikä tarjoaa hiljaisen toiminnan, korkean kytkentävakauden ja pitkän käyttöiän toistuvassa kuormituksessa.
Suljettu rakenne IP67-suojauksella tekee releestä sopivan asennettavaksi vaativiin ympäristöihin, joissa se voi altistua kosteudelle, pölylle ja lämpötilavaihteluille. Rele on lisäksi valmistettu ilman kiinnityskorvaketta ja toimitetaan 4-napaisella Plug Type B -liitännällä, mikä tekee siitä sopivan sekä korvaavaksi osaksi että erikoisrakenteisiin, joissa tilalla ja asennustavalla on merkitystä.
HELLA 4RA 931 774-031 on ilmoitettu jatkuvalle virralle aina 22A asti ja siinä on ylikuormitussuojaus 80A asti. Lisäksi se on suunniteltu toimimaan lämpötiloissa -40°C – +125°C ja se voi toimia jopa 1000 Hz kytkentätaajuudella. Releen kuvataan myös kestävän oikosulkua, ylikuormitusta, väärää napaisuutta ja maadoituksen katkeamista, mikä tekee siitä sopivan vaativiin ajoneuvojen sähköasennuksiin.
Tekniset tiedot
Valmistaja: HELLA
Osanumero: 4RA 931 774-031
Tyyppi: Solid-state-rele / päävirtarele
Jännite: 12V
Napojen määrä: 4
Liitintyyppi: 4-napainen Plug Type B
Kontaktitoiminto: Normaalisti avoin, 1 Form A / SPST N/O
Toimintatapa: Pulssiohjattu
Suojausluokka: IP67
Kytkentätaajuus: Jopa 1000 Hz
Käyttölämpötila: -40°C – +125°C
Maks. jatkuva virta: Jopa 22A
Kuormitus 25°C:ssa: 18A
Kuormitus 105°C:ssa: 12A
Ylikuormitussuojaus: 80A
Asennus: Ilman kiinnityskorvaketta
Ominaisuudet: Hiljainen toiminta, korkea kytkentävakaus, kompakti rakenne
Korvaa / ristiviitteet
Mercedes-Benz: A 002 542 48 19, 002 542 48 19
VW: 990 002 047
Ford: 9M6T-14N135-AA
Jaguar: 02C2C6786
AGCO: 700727079
Muut numerot: HELLA 4RA007865-031, WÜRTH X04142
