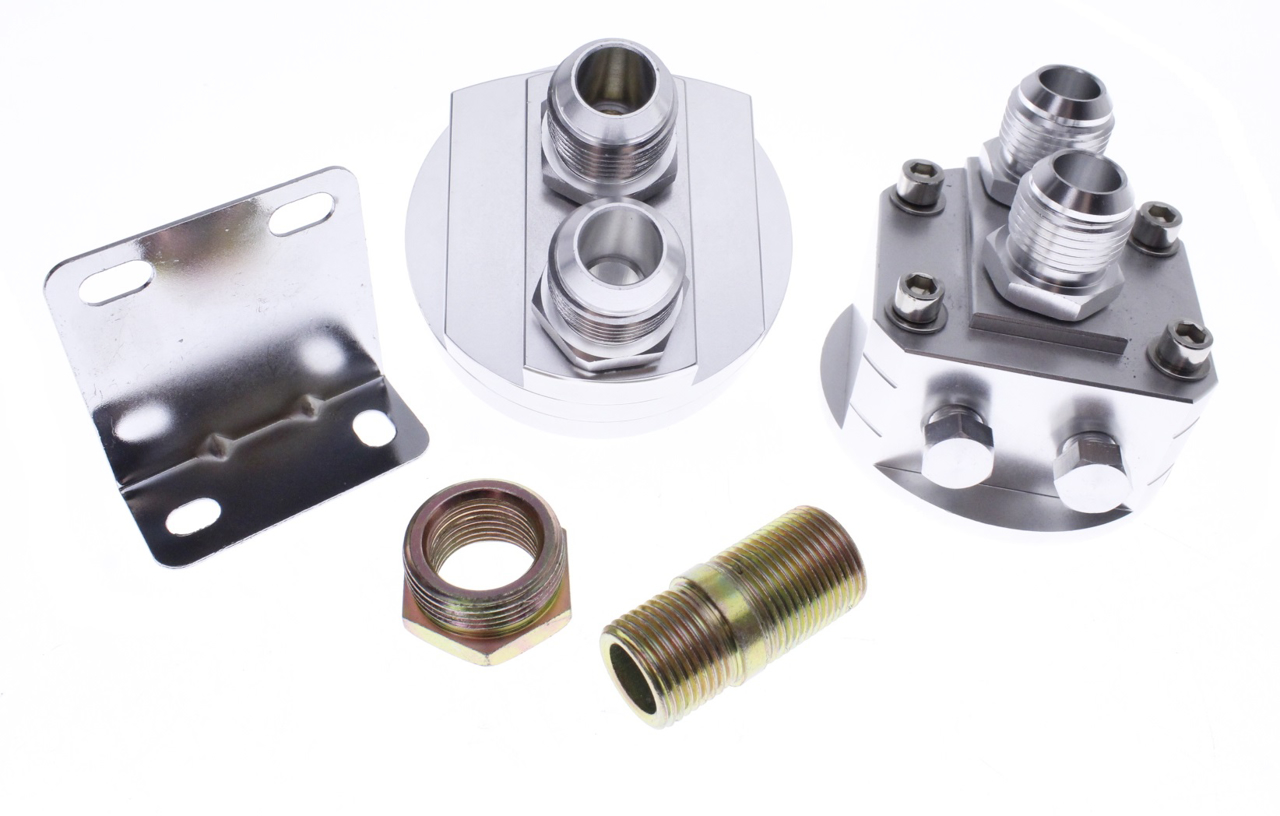

Öljynjäähdyttimen siirto - AN10

Öljynsuodattimen siirto, joka sijoitetaan moottorilohkon ja öljynsuodattimen väliin.

Mukana tulee lohkoon työnnettävät kierrekappaleet ulostuloa varten, jotka ovat 20x1,5mm ja JIC 3/4 UNF.

Käytä öljynsuodatinta M20x1,5 kierteellä.

Korkeus lohkosta

Ilman nänniä: 40 mm.
Nippojen kanssa: 67mm.
90 asteen Forge AN -liittimillä: 112 mm.

O-renkaan halkaisija:

Laipassa moottoria kohti on 2 O-rengasta.

O-rengas 1: 59/65 mm.
O-rengas 2: 67/75 mm.
Kiristyspinta öljynsuodattimelle 55-78mm.

JIC 3/4 UNF
VW, Renault Alpine, Opel, Ford, BMW

M20x1,5
Honda, Subaru, Peugeot, Citroen, Renault, Mazda, Mitsubishi, Nissan.

Öljyn siirtoa käytetään tyypillisesti öljynjäähdyttimen asennuksen yhteydessä.
